產品結構

■采用典型的“三明治”導體結構。

■全長密集，不會形成“煙囪效應”。

■結構緊湊，占用的建筑物空間更小。

■導體緊密排列，整體散熱，溫升更低。

■插口處母排不打彎，高密集、低阻抗。

■防錯相設計，確保安裝時相序正確無誤。

■載流能力不受安裝位置及安裝方式的影響。

導體材質

■銅排：采用T2電解銅軋制成高純度TMY電工硬銅排作為導電體，銅排純度高達99.95%以上，且內部元素分布狀態及其他雜質含量均達到高純度優良銅標準。導電銅排全長做鍍錫處理。

■鋁排：采用6063F鋁排作為導體,鋁排表面先鍍8um銅再鍍3um錫。

產品規格

■適用于額定電壓380V-1000V，額定頻率50Hz-60Hz，額定電流100A、160A、200A、250A、315A、400A、500A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A的三相四線制或者三相五線制的供配電系統中。

應用范圍

■IN-NEVO密集母線槽廣泛應用于變電站、高樓大廈、酒店、商業樓、賓館、住宅樓、醫院、廠房等供電系統中作為電能的傳輸和分配設備，具有結構緊湊、通用性強、傳輸容量大等優點。

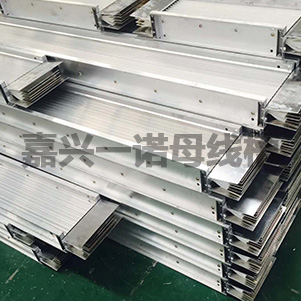

產品示例①

■500A/5P三相五線制鋁鎂合金外殼銅導體密集型封閉母線槽

產品示例②

■630A/5P三相五線制鋁鎂合金外殼銅導體密集型插接母線槽

產品示例③

■400A/5P三相五線制鋁鎂合金外殼鋁導體密集型封閉母線槽

產品示例④

■630A/5P三相五線制鋁鎂合金外殼鋁導體密集型插接母線槽

用途示例①

■用于大型商場、機場車站、酒店、醫院、廠房

等平面水平配電（該圖片來自于我公司可口可樂

工廠案例）

用途示例②

■用于低壓柜與低壓柜之間的聯絡（該圖片來自于我公司上海虹橋機場配電室案例）

用途示例③

■用于高樓商廈、辦公樓、住宅樓、醫院、機場

等豎井供電

（該圖片來自于我公司濟南恒大地產案例）

用途示例④

■用于變壓器聯絡母線，為防止變壓器運行中產生共振影響配電系統的穩定性，我公司建議變壓器與母線槽之間采用軟連接進行連接（該圖片來自于我公司山東青島萬鑫廣場案例）
